Управление соединениями


Соединение- это совокупность информации о состоянии потока данных, включающая сокеты, номера посланных, принятых и подтвержденных октетов, размеры окон.

Каждое соединение уникально идентифицируется в Интернет парой сокетов.

Соединение характеризуется для клиента именем, которое является указателем на структуру TCB (Transmission Control Block), содержащую информацию о соединении.

Открытие соединения клиентом осуществляется вызовом функции OPEN, которой передается сокет, с которым требуется установить соединение. Функция возвращает имя соединения. Различают два типа открытия соединения: активное и пассивное.

При активном открытии TCP-модуль начинает процедуру установления соединения с указанным сокетом, при пассивном - ожидает, что удаленный TCP-модуль начнет процедуру установления соединения с указанного сокета. Указание 0.0.0.0:0 в качестве сокета при пассивном открытии означает, что ожидается соединение с любого сокета. Такой способ применяется в демонах - серверах Интернет, которые ждут установления соединения от клиента. Клиент же применяет процедуру активного открытия; сокет при этом формируется из IP-адреса сервера и стандартного номера порта для данного сервиса.

Закрытие соединения клиентом производится с помощью функции CLOSE, которой передается имя соединения.

Процедура установления соединения происходит следующим образом.

Предположим, узел А желает установить соединение с узлом В. Первый отправляемый из А в В TCP-сегмент не содержит полезных данных, а служит для установления соединения. В его заголовке (в поле Flags, см. ) установлен бит SYN, означающий запрос связи, и содержится ISN (Initial Sequence Number - начальный номер последовательности) - число, начиная с которого узел А будет нумеровать отправляемые октеты (например, 0). В ответ на получение такого сегмента узел В откликается посылкой TCP-сегмента, в заголовке которого установлен бит ACK, подтверждающий установление соединения для получения данных от узла А. Так как протокол TCP обеспечивает полнодуплексную передачу данных, то узел В в этом же сегменте устанавливает бит SYN, означающий запрос связи для передачи данных от В к А, и передает свой ISN (например, 0). Полезных данных этот сегмент также не содержит. Третий TCP-сегмент в сеансе посылается из А в В в ответ на сегмент, полученный из В. Так как соединение А -> В можно считать установленным (получено подтверждение от В), то узел А включает в свой сегмент полезные данные, нумерация которых начинается с номера ISN(A)+1. Данные нумеруются по количеству отправленных октетов. В заголовке этого же сегмента узел А устанавливает бит ACK, подтверждающий установление связи B -> A, что позволяет хосту В включить в свой следующий сегмент полезные данные для А.

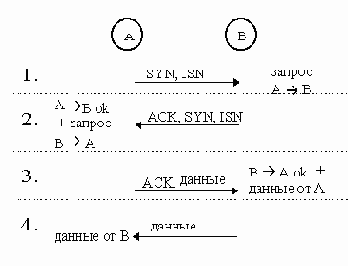

Рис. 3.1.1. Установка TCP-соединения

Сеанс обмена данными заканчивается процедурой разрыва соединения, которая аналогична процедуре установки, с той разницей, что вместо SYN для разрыва используется служебный бит FIN (“данных для отправки больше не имею”), который устанавливается в заголовке последнего сегмента с данными, отправляемого узлом.
