Типы и формат сообщений


В протоколе RIP имеются два типа сообщений, которыми обмениваются маршрутизаторы:

  • ответ (response)- рассылка вектора расстояний;
  • запрос (request) - маршрутизатор (например, после своей загрузки) запрашивает у соседей их маршрутные таблицы или данные об определенном маршруте.
  • Обмен сообщениями происходит по порту 520 UDP.

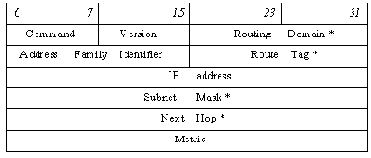

    Формат сообщений обоих типов одинаков:

    Поля, помеченные знаком *, относятся к версии 2; в сообщениях RIP-1 эти поля должны быть обнулены.

    Сообщение RIP состоит из 32-битного слова, определяющего тип сообщения и версию протокола (плюс "Routing Domain" в версии 2), за которым следует набор из одного и более элементов вектора расстояний. Каждый элемент вектора расстояний занимает 5 слов (20 октетов) (от начала поля "Address Family Identifier" до конца поля "Metric" включительно). Максимальное число элементов вектора - 25, если вектор длиннее, он может разбиваться на несколько сообщений.

    Поле "Command" определяет тип сообщения: 1 - request, 2 - response; поле "Version" - версию протокола (1 или 2).

    Поле "Address Family Identifier" содержит значение 2, которое обозначает семейство адресов IP; другие значения не определены. Поля "IP address" и "Metric" содержат адрес сети и расстояние до нее.

    Дополнительно к полям версии 1 во второй версии определены следующие.

    "Routing Domain" - идентификатор RIP-системы, к которой принадлежит данное сообщение; часто - номер автономной системы. Используется, когда к одному физическому каналу подключены маршрутизаторы из нескольких автономных систем, в каждой автономной системе поддерживается своя таблица маршрутов. Поскольку сообщения RIP рассылаются всем маршрутизаторам, подключенным к сети, требуется различать сообщения, относящиеся к "своей" и "чужой" автономным системам.

    "Route Tag" - используется как метка для внешних маршрутов при работе с протоколами внешней маршрутизации.

    "Subnet Mask" - маска сети, адрес которой содержится в поле IP address. RIP-1 работает только с классовой моделью адресов.

    "Next Hop" - адрес следующего маршрутизатора для данного маршрута, если он отличается от адреса маршрутизатора, пославшего данное сообщение. Это поле используется, когда к одному физическому каналу подключены маршрутизаторы из нескольких автономных систем и, следовательно, некоторые маршрутизаторы "чужой" автономной системы физически могут быть достигнуты напрямую, минуя пограничный (логически подключенный к обеим автономным системам) маршрутизатор. Об этом пограничный маршрутизатор и объявляет в поле "Next Hop".

    Адрес 0.0.0.0 в сообщении типа "ответ" обозначает маршрут, ведущий за пределы RIP-системы. В сообщении типа "запрос" этот адрес означает запрос информации о всех маршрутах (полного вектора расстояний). Указание в сообщении типа "запрос" адреса конкретной сети означает запрос элемента вектора расстояний только для этой сети - такой режим используется обычно только в отладочных целях.

    Аутентификация может производиться протоколом RIP-2 для обработки только тех сообщений, которые содержат правильный аутентификационный код. При работе в таком режиме первый 20-октетный элемент вектора расстояний, следующий непосредственно за первым 32-битным словом RIP-сообщения, является сегментом аутентификации. Он определяется по значению поля "Address Family Identifier", равному в этом случае 0xFFFF. Следующие 2 октета этого элемента определяют тип аутентификации, а остальные 16 октетов содержат аутентификационный код. Таким образом, в RIP-сообщении с аутентификацией может передаваться не 25, а только 24 элемента вектора расстояний, которые следуют за сегментом аутентификации. К настоящему моменту надежного алгоритма аутентификации для протокола RIP не разработано; стандартом определена только аутентификация с помощью обычного пароля (значение поля "Тип" равно 2).
