Пример подключения локальной сети организации к Интернет


Рассмотрим реальный пример подключения к Интернет локальной сети организации (рис. 2.3.2). IP-адрес локальной сети - 194.84.124.0/24 (сеть класса С). В эту сеть включен маршрутизатор G1. IP-интерфейс этого маршрутизатора, подключенный к локальной сети Ethernet, имеет адрес 194.84.124.1. Второй IP-интерфейс маршрутизатора подключен к выделенной линии (синхронный последовательный канал), ведущей к провайдеру Интернет. К другому концу этой линии подключен IP-интерфейс маршрутизатора G2, принадлежащего провайдеру. Эти два интерфейса образуют отдельную сеть 194.84.0.116/30. В этой сети на номер интерфейса отведено всего 2 бита — 4 варианта адресов, из которых один (00) обозначает саму сеть, один (11) — широковещательный; таким образом, в подобной сети может находиться всего 2 узла — это минимальная возможная сеть. Интерфейс маршрутизатора G1 в сети 194.84.0.116/30 имеет адрес 194.84.0.117, а маршрутизатора G2 — 194.84.0.118. Маршрутизатор G2 имеет еще некоторое количество интерфейсов, к части которых подключены выделенные линии от других клиентов, к части — локальные сети коммуникационного центра, другие маршрутизаторы и магистральные линии дальней связи.

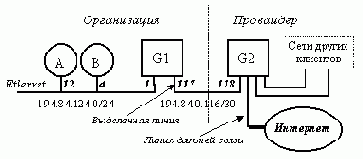

Рис. 2.3.2. Подключение локальной сети к Интернет
