Decision Process


Рассмотрим действия BGP-маршрутизатора при получении и анонсировании маршрута (рис. 7.4.1). Маршрутизатор использует три базы данных: Adj-RIBsIn, Loc-RIB и Adj-RIBsOut, в которых содержатся маршруты, соответственно, полученные от соседей, используемые самим маршрутизатором и объявляемые соседям. Также на маршрутизаторе сконфигурированы две политики: политика приема маршрутов (accept policy) и политика анонсирования маршрутов (announce policy). Для обработки маршрутов в базах данных в соответствии с имеющимися политиками маршрутизатор выполняет процедуру под названием процесс отбора (decision process), описанную ниже.

Маршруты, полученные от BGP-соседей, помещаются в базу данных Adj-RIBsIn. В соответствии с политикой приема для каждого маршрута в Adj-RIBsIn вычисляется приоритет (это называется фазой 1 процесса отбора). В результате этих действий некоторые маршруты могут быть отбракованы (признаны неприемлемыми).

Далее (фаза 2) для каждой сети из всех имеющихся (полученных и неотбракованных) вариантов выбирается маршрут с большим приоритетом. Результаты заносятся в базу Loc-RIB, откуда менеджер маршрутной таблицы IP-модуля может их взять для установки в таблицу маршрутов маршрутизатора и для экспорта во внутренний протокол маршрутизации с тем, чтобы и другие узлы автономной системы имели маршруты к внешним сетям. И наоборот, чтобы другие автономные системы имели маршруты к сетям данной АС, из таблиц протокола (протоколов) внутренней маршрутизации могут извлекаться номера сетей своей АС и заноситься в Loc-RIB.

Задача третьей фазы – отбор маршрутов для анонсирования (рассылки соседям). Из LocRIB выбираются маршруты, соответствующие политике анонсирования, и результат помещается в базу Adj-RIBsOut, содержимое которой и рассылается BGP-соседям. Возможно, что маршрутизатор имеет разные политики анонсирования для каждого соседа.

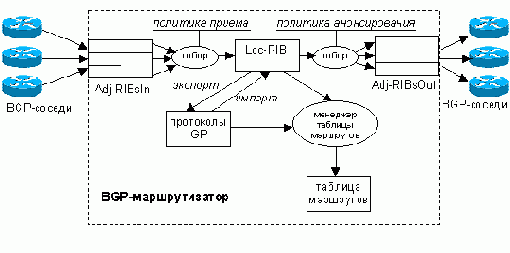

Обработка маршрутной информации модулем BGP


Рис. 7.4.1. Обработка маршрутной информации модулем BGP

Важным свойством процесса отбора является то, что BGP-маршрутизатор объявляет только те маршруты, которые он сам использует. Это обстоятельство является следствием природы IP-маршрутизации: при выборе маршрута для дейтаграммы учитывается только адрес получателя и никогда – адрес отправителя. Таким образом, если маршрутизатор сам использует один маршрут в сеть Х, а соседу объявил другой, то дейтаграммы от соседа все равно будут пересылаться в сеть Х по тому маршруту, который использует сам маршрутизатор, поскольку адрес отправителя при выборе маршрута IP-модулем не рассматривается.
